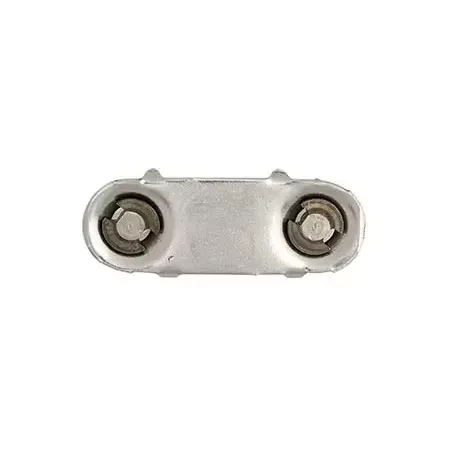

Замки для конвеєрних стрічок Flexco® Bolt Solid Plate 2C

Механічні з'єднувачі Flexco® Bolt Solid Plate 2C

Система з'єднання конвеєрних стрічок Flexco® Bolt Solid Plate System забезпечує надійне болтове нероз'ємне стикове з'єднання з чудовою утримуючою здатністю.

Основні характеристики Flexco® Bolt Solid Plate 2C

• Товщина стрічки: від 14 мм до 21 мм
• Мінімальний діаметр барабана: 700 мм
• Для номінального натягу стрічки до: 440 PIW
• Міцність стрічки до: 800 Н/мм
• Матеріал: сталь

Розміри болтових з'єднувачів Flexco Bolt Solid Plate 2C

Кількість механічних з'єднувачів Flexco® Bolt Solid Plate 2C для стикування конвеєрної стрічки певної ширини

(*** при з'єднанні стрічки під кутом 45° можна зменшити мінімально рекомендований діаметр приводного барабана на 25%)

Таблиця відповідності мінімальних діаметрів барабанів та вибору розміру болтових механічних з'єднувачів Flexco® Bolt Solid Plate залежно від натягу конвеєрної стрічки

¹ Рекомендований робочий натяг включає коефіцієнт безпеки 4:1. Допустиме робоче натяг залежить від міцності стрічки, а також типу з'єднувачів. Вказане для механічного з'єднувача номінальне значення в ньютонах на міліметр (Н/мм) має значення лише за умови використання зі стрічкою відповідної міцності. За інформацією про номінальні характеристики конвеєрної стрічки зверніться до її постачальника. При будь-яких змінах, що стосуються стрічки, барабанів, натягу стрічки або умов роботи конвеєра, завжди необхідно проводити оцінку вибору механічних з'єднувачів Flexco®.

Попередньо зібрані набори Quick-Fit™ 2C для швидкого встановлення

Однією з основних переваг болтових з'єднувачів Flexco® Bolt Solid Plate 2C є простий та швидкий монтаж. Flexco® пропонує болти спеціальної конструкції, що забезпечує миттєве влучення в гайку, суттєво прискорюючи роботу. У кожну нижню пластину вкручено два болти, що прискорює встановлення з'єднання.

З'єднання конвеєрної стрічки замками Flexco® Bolt Solid Plate під прямим кутом 90°

• З'єднання під кутом 90° є найбільш часто використовуваним типом з'єднання на жолобчастих та прямих конвеєрах для сипких матеріалів.
• Для такого стикування потрібна мінімальна кількість з'єднувачів, а його установка виконується дуже просто та швидко.
• При допустимому діаметрі барабанів цей тип з'єднання є кращим.

З'єднання конвеєрної стрічки замками Flexco® Bolt Solid Plate 2C під кутом 45° для барабанів з малими м діаметром

З'єднання під кутом 45° градусів може використовуватися в ситуаціях, коли діаметр барабанів конвеєра на 25% менший за діаметр барабанів, для яких рекомендується використовувати з'єднання під кутом.

Шаблони Flexco® Bolt Solid Plate 90° та 45° для з'єднувачів 2C

Інструмент для встановлення Flexco® Bolt Solid Plate 2C

Докази своєї надійності в реальних робочих умовах шаблони, пробійники та інструменти для свердління полегшують і прискорюють точну підготовку стрічок для встановлення з'єднувачів Flexco® Bolt Solid Plate №2.

Окрім шаблону, для монтажу з'єднувачів Flexco® Bolt Solid Plate №2 необхідні: пробійник або ударний бур (для стрічок з товщиною обкладок до 5 мм), ключ і інструмент для обламування болтів. Рекомендується використовувати інструменти ударної дії (потрібен адаптер для інструмента - номер замовлення 5552 та відповідний за потужністю гайковерт), застосування яких може зменшити час монтажу як мінімум на 50 %.

Стрічка Flexco-Lok® для з'єднувачів Flexco® 2C

Стрічка Flexco-Lok® — це жорстка нейлонова стрічка, яка використовується для забезпечення герметизації стикових з'єднань від проникнення дрібних частинок та вологи.

Flexco-Lok® постачається в упаковці по 30 метрів.

Як збільшити термін експлуатації механічного з'єднання Flexco® Bolt Solid Plate

Зняття частини гумової обкладки конвеєрної стрічки забезпечує менший виступ з'єднання над поверхнею, внаслідок чого зменшується зношування пластин, покращується взаємодія з лезами пристрою для очищення стрічки, а також знижується рівень шуму від роликів.

Крім того, під час зняття частини гумової обкладки ефективна товщина стрічки зменшується, що дозволяє використовувати з'єднувачі меншого розміру.

Flexco® Belt Groover

Канаконарізувач для зняття частини гумової обкладки конвеєрної стрічки. Ширина канавки 11,0 мм

Силіконове мастило Flexco® Silicone Lubricant

Силіконове мастило суттєво полегшить процес підготовки отворів у конвеєрній стрічці та збільшує ресурс інструменту.

Зубило Flexco®

За допомогою молотка та зубила можна легко замінити окремі зношені елементи, без необхідності заміни всього з'єднання.

Для з'єднувачів Flexco® Bolt Solid Plate 2C можна замовити додаткові гайки номер замовлення 20378 та болти номер замовлення 20406< /strong> по 100 шт./уп.
